IC-7300 => Schémas d’interface TL-922 TX / RX avec optocoupleur

Écrit sur 17 mars 2021 par Ivano ZA / IK2RLM

Évaluation des utilisateurs :  5 /  5

Devise devise 1 devise 2 devise 3 devise 4 devise 5

Je suis de retour après une longue absence, avec un nouveau programme, conçu pour mes besoins.
Les schémas de connexion d’un IC-7300 à un linéaire légèrement obsolète peuvent être trouvés en abondance sur Internet, mais ils ont tous leurs avantages et leurs inconvénients.
Il existe des circuits complexes équipés d’un ou plusieurs transistors qui sont rapides en commutation, dans le sens où ils n’introduisent pas de retards mais qui comportent certains composants et nécessitent un PCB, alors qu’il existe des circuits plus simples, ceux à relais, que pourtant les puristes ne sont pas préférés car ils introduisent des retards dans la commutation et alors on ne sait jamais où mettre le relais sauf dans une petite boîte.
Désormais, le boîtier, le PCB et les composants ajoutent également du volume et des coûts.
Pour cette raison, j’ai travaillé dur pour trouver une solution simple, peu coûteuse et relativement facile à réaliser avec un micro-morceau de planche à pain.

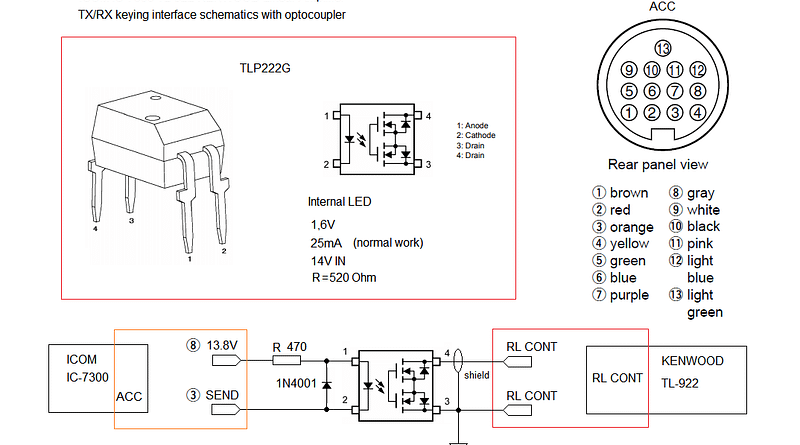

Le circuit est très simple et vous pouvez le voir ci-dessous, il s’agit d’utiliser “seulement” 3 composants, mis à part les accessoires supplémentaires comme le film rétractable.
J’ai voulu en faire trop et j’ai également utilisé un ruban adhésif en cuivre pour blinder le circuit qui, cependant, est absolument inutile et aussi deux contacts plongeants à deux broches pour faciliter la soudure des minuscules fils des câbles blindés que j’ai utilisés.
La solution est donc cet optocoupleur TLP222G, qui peut supporter le 100V sortant du connecteur RL CONT du TL922, j’ai également ajouté une diode côté IC-7300 pour protéger la LED interne de l’optocoupleur. J’espère que ce circuit simple sera utile pour ceux qui sont dans les mêmes conditions.

73 de Ivano ZA / IK2RLM
