Avant de commencer

Les ondes électromagnétiques

Vous êtes passionné par le monde de la radio, les ondes, les écoutes, les antennes, le matériel et l’informatique ? vous aimez bricoler, fabriquer, concevoir, programmer ? Vous voulez franchir le pas et devenir RADIOAMATEUR ?

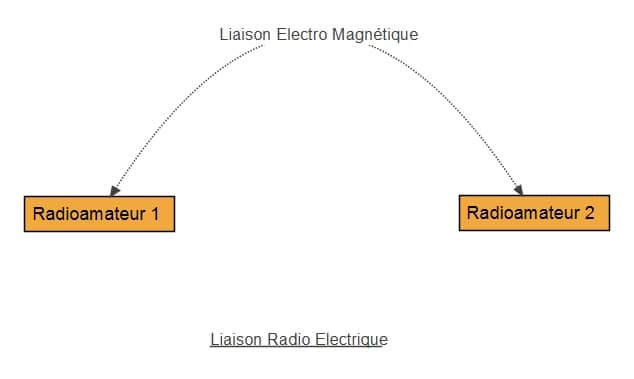

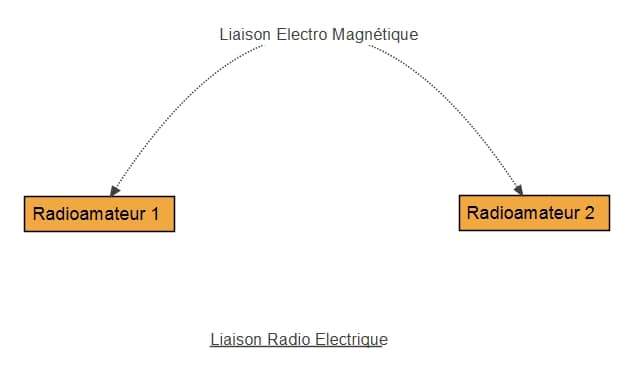

Une liaison entre deux radioamateurs passe par une liaison radio électrique ou encore électromagnétique.

Mais qu’est-ce que c’est ?

Comment définir cette liaison ? et surtout la caractériser ? quelle est la grandeur physique ?

Le radioamateur peut-il faire ce qu’il veut ? Dire ce qu’il veut ? Quand il veut ? Comme il veut ? ou il veut ?  En plus pourquoi faire ?

Quand nous aurons répondu à ces questions, je vous aurais contacté sur les ondes.

En conclusion si nous voulons en local écouter une liaison entre deux stations radioamateurs il va nous falloir une antenne et un récepteur. Ce n’est pas vraiment vrai, nous pouvons écouter par l’intermédiaire de récepteurs en ligne sur internet. Exemple le récepteur d’Andorre http://sdr.radioandorra.org

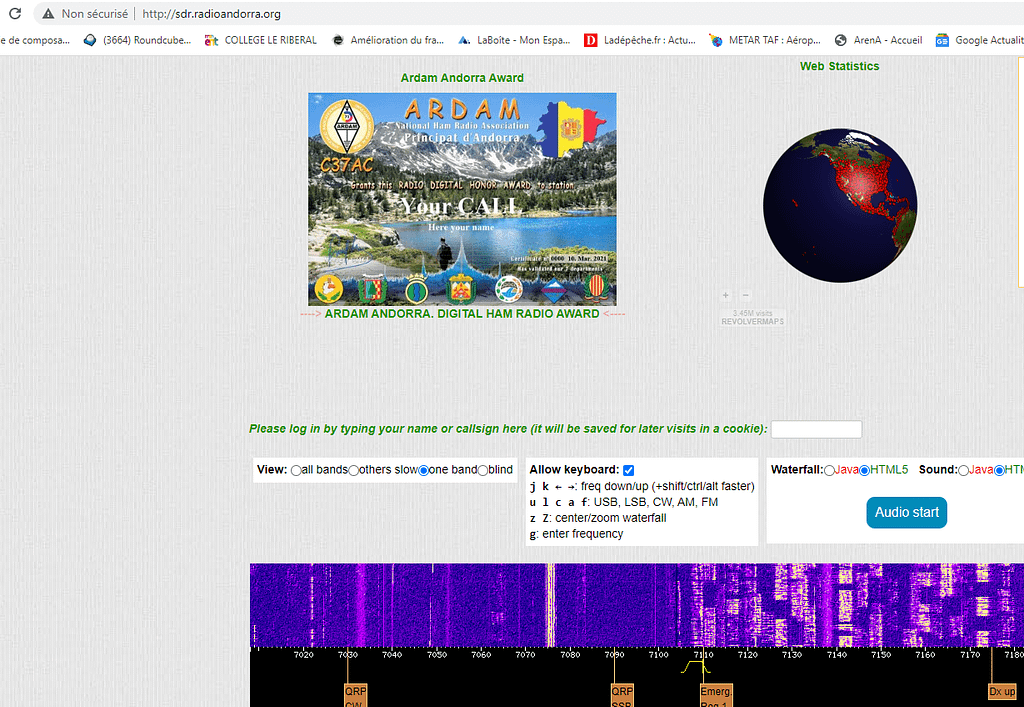

Dans la barre de navigation vous pouvez apercevoir un triangle avec un ! et un message “Non sécurisé” en plus aucun son ne sort de votre ordinateur.

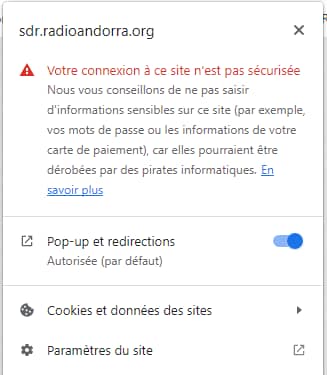

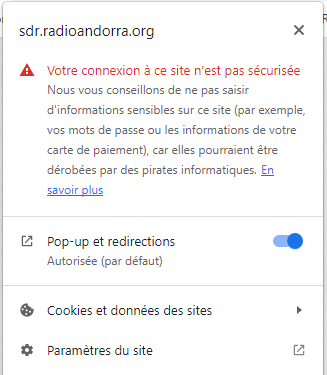

Pas de panique : Cliquez sur le point d’interrogation

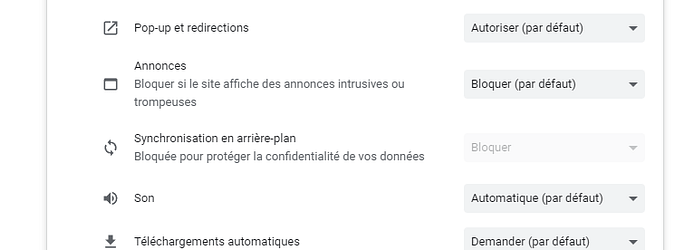

Dans cette fenêtre cliquez sur Paramètre du site, puis son :

Le son est en Automatique il suffit de le passer sur autorisé et de fermer la fenêtre

Revenir à la fenêtre du sdr d’Adorre et appuyez sur F5 le symbole à disparu et le son apparait.

Reperez dans le watterfall ;

le “Waterfall” (ou “spectrogramme” en français) est un graphique en deux dimensions qui montre comment la puissance du signal radio varie dans le temps et en fonction de la fréquence. Il s’agit d’un outil visuel qui permet de voir l’activité radio en temps réel sur une large bande de fréquences.

Le graphique se compose d’une série de bandes horizontales qui représentent différentes fréquences, allant généralement de quelques kilohertz à plusieurs gigahertz. La couleur de chaque bande indique la puissance du signal radio à cette fréquence, avec les couleurs les plus vives représentant les signaux les plus forts.

Le “Waterfall” est un outil très utile pour les radioamateurs, les écouteurs de radio et les passionnés de radio en général. Il permet de voir rapidement les signaux forts et faibles sur une large bande de fréquences et de détecter des phénomènes tels que des émissions périodiques ou des interférences.

En bas repérés le symbole ci-dessous en le déplaçant de droit à gauche vous pouvez faire bouger la fréquence.

Ou en entrant la fréquence que vous voulez écouter :

Voilà, vous êtes en train d’écouter un radioamateur. Par la même vous êtes un radio écouteur désigné aussi par SWL (pour Short Waves Listener).

Bon, en attendant mieux vous pouvez vous faire la main avec les nombreux récepteurs en lignes du site websdr.org.

Pour continuer il va falloir investir un petit peu. La suite va ce faire sur la base de l’expérimentation.

– Un récepteur SDR. (43 à 700 €) un Soft66Q de Muria KAZUNORI http://zao.jp/radio/  Soft66IP  68 $ USD soit 57 € fera très bien l’affaire.

– Une antenne. Du fils d’électricien 2.5 ou 1.5 de récup ou pas.

Des antennes, il y en a de toutes les formes. Un excellent site est celui de F5AD . Personnellement j’ai commencé par un fil tendu sur le toit de chez mes parents (1978) puis j’ai récupéré un hw32 mono bande 14 MHz de chez HEATKIT et j”ai rajouté un dipôle 14 MHz. Soit 2 x 5 m de fils. L’antenne suivante est la G5RV, elle a tenu jusqu’a l’an dernier. Pour commencer un fil de 37.5 m et une bonne masse et ça devrait fonctionner. C’est surtout une question de place. Surtout ne jamais oublier les deux adages suivants :

– Autant vos l’antenne, autant vos la station.

– Une antenne qui sert à tout, ne sert à rien.

Le rayonnement électromagnétique

Avant de choisir un peu d’explication :  Un rayonnement électromagnétique est composé d’un champ électrique et d’un champ magnétique.

Un champ électrique est l’endroit où l’on peu tmesurer de l’électricité. Ici nous parlons de µV 10-6 V. Par exemple sur les moteurs à combustion type essence pour réaliser la combustion du mélange air essence, la bougie d’allumage comporte deux électrodes qui sont portés à un potentiel de 20 000 v.

 Dû à la faible distance (inférieur au mm) un arc électrique ce forme entre les deux électrodes. Il y a bien un champ électrique entre les deux électrodes.

Autre exemple sur les anciens téléviseurs à tubes cathodiques entre le col du tube pour arracher les électrons et pouvoir les envoyer sur la face visible de l’écran on porte une anode appelé la THT à une tension de 20 000 V. Entre les deux il y a bien un champ électrique de 20 000v.

Le champ électrique est la région de l’espace où l’on peut mesurer de l’électricité. En règle générale on parle de tension ou Différence de Potentiel qui se mesurent en Volt. Sauf que dans notre cas c’est proche des µV.

Et un champ magnétique alors ?

C’est l’endroit de l’espace où l’on voit apparaitre du magnétisme.

Exemple le magnétisme terrestre ou le globe se comporte comme un aimant.

Noté que ce Champ magnétique porte la la lettre grand B (en Tesla) ou H (en Ampère/m

L’électroaimants avec ou sans noyau de fer est aussi un aimant non naturel réalisé par le passage d’un courant dans le fil électrique dans une bobine de fils électrique. L’inverse est vrai si l’on fait passer un champ magnétique dans une bobine et que ce champ varie un courant dit d’auto-induction crée un courant un électrique dans la bobine.

C’est le cas des dynamos, des alternateurs.

C’est ce principe que nous utilisons en émission. Sauf que le champ magnétique engendre un champ électrique et vis vers ça. C’est à dire qu’il y a des antennes qui créent un champ électrique et en parallèle ce manifeste un champ magnétique et d’autre ou on crée un champ magnétique et ce manifeste aussi un champ électrique.

Une autre caractéristique et le nombre de variation par seconde Cycle/s que l’on nomme fréquence et s’exprime en Hertz Hz. Ainsi une onde varie suivant une certaine fréquence.  L’onde ne se déplace pas instantanément. Elle se propage à la vitesse de la lumière soit 300 000 000 m/s.

Sa valeur a été fixée à 299 792 458  en 1983 par le Bureau international des poids et mesures ?

Comme elle varie et passe d’un minima à un maxima, elle se reproduit sans saisse de l’antenne d’émission jusqu’à l’antenne de réception.

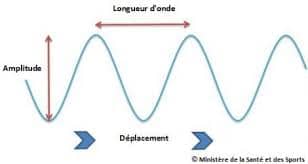

La distance qui sépare deux points ou l’onde se reproduit égale à elle-même est appelé la longueur d’onde et est désigné par la lettre Lambda λ

Cette longueur d’onde est

λ = [ avec λ  en m et F en Hz et 30010⁶=v 300106=v ou  v représente la vitesse de l’onde dans le vide.

Ou encore λ= avec F en MHz.

Le tableau ci-dessous représente le spectre électromagnétique ; Les ondes radioélectriques s’étendent au-delà de 1 mm de longueur d’onde, soit en-dessous de 300 GHz. Dans ce spectre des ondes radio, des subdivisions existent ; celles utiles aux radioamateurs sont consignées dans le tableau suivant.

NOM		Gamme de	fréquence	Longueur		Types d’ondes
Very Low Frequencies	VLF	3 kHz	30 kHz	100 km	10 km	Myriamétriques
Low Frequencies	LF	30 kHz	300 kHz	10 km	1 km	Kilométriques
Medium Frequencies	MF	300 kHz	3 MHz	1 km	100 m	Hectométriques
High Frequencies	HF	3 MHZ	30 MHz	100 m	10 m	Décamétrique
Very High Frequencies	VHF	30 MHz	300 MHz	10 m	1 m	Métriques
Ultra High Frequencies	UHF	300 MHz	3 GHz	1 m	10 cm	Décimétriques
Super High Frequencies	SHF	3 GHz	30 GHz	10 cm	1 cm	Centimétriques
Extremely High Frequencies	EHF	30 GHz	300 GHz	1 cm	1 mm	Millimétriques

Dans l’espace on a alors un champ magnétique et un champ électrique à 90 ° l’un de l’autre.

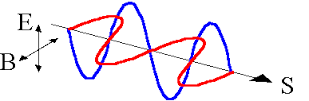

Nous pouvons représenter par des vecteurs. Le vecteur résultant est le vecteur de Poyting qui a pour sens la direction de propagation de l’onde

La polarisation de l’antenne est donnée par la direction du champ électrique, comme indiqué sur le schéma le champ électrique est vertical, l’antenne est dite verticale.

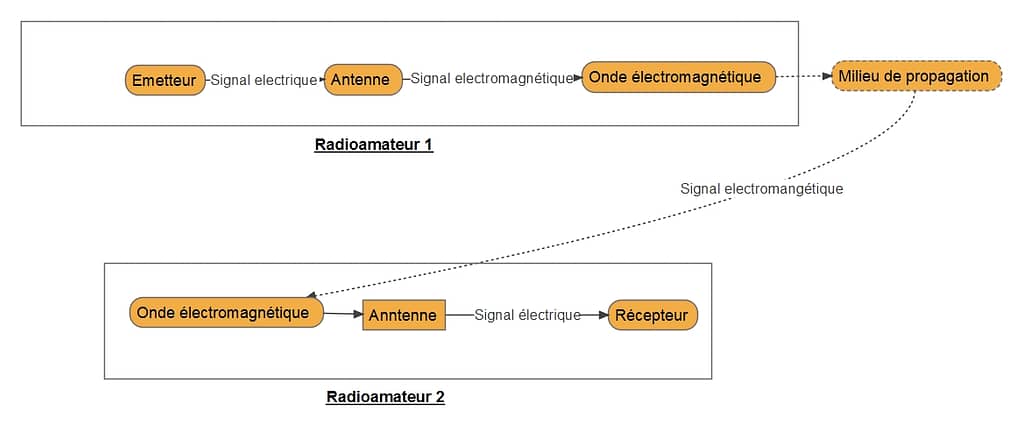

Donc pour résumer des radioamateurs émettent des ondes électromagnétiques variables et ces variations des champs électriques et magnétiques arrivent jusqu’a votre antenne. Cette dernière va convertir le signal électromagnétique en courant électriques de même variations que les ondes électromagnétiques. Plus le convertisseur (Antenne) est performant plus fort sera le signal dans votre poste SDR et plus les messages seront intelligibles.

Le choix de cette antenne est donc crucial. C’est comme vouloir faire le tour du monde en 2 CV Citroën ou en 4/4 Toshiba. Le problème est similaire.

Le choix dépend de la place dont vous disposez. Surtout en onde dite Courte.

N’hésitez pas à me poser des questions sur le forum.

Procurez-vous un récepteur SDR et réalisez votre première antenne.

La suite sur formation radioamateur.

-1- En attendant de réaliser votre première antenne décamétrique venez nous écouter tout les dimanches matin sur 3.566 MHz en télégraphie à 8 h 15 avec le récepteur WEBSDR d’Andorre (avec l’application CWGET de DXSOFT vous pourrez décoder les messages et ensuite à 9 h 00 en phonie sur 3.766 MHz. Entendre le son de ma voix/  Au cas où vous nous entendriez pas allez dans la rubrique Traffic puis QSO vous trouverez la liste des fréquences et des heures utilisez par de nombreux départements.

-2- Commandez votre récepteur SDR (aux vues de leurs prix, je vous conseille un modèle faisant la HF et VHF UHF SHF.

-3- En attendant réalisez votre antenne :Vous pouvez aller voir le site de F5AD, c’est le plus complet dans le domaine.

Liste des QSO (Liaison) du département 66

Mardi 21 h 15 : QSO des radio clubs virtuels confinés sur 3.766 MHz, R2X, RU2, SYPE.

– Mercredi 19 h 00 : Lecture du bulletin du Réseau des Emetteurs Français R1X

– Dimanche

– 8 h 15 : 3766 KHz QSO en CW

– 9 h 00 : 3766 KHz QSO en LSB

– 10 h 15 : sur R2X QSO des départements limitrophes et plus que limitrophe par F8BXY

– 18 h 30 / 19 h 00 : 3742+/- QRM QSO du dimanche soir par F5IF

Liste des QSO HEBDOMADAIRES

HF
DEP.	Jour	Heure locale	Fréquence (*)	Animateur	Mode
1	dimanche	9 h 30	3,705 MHz	F5HCH	SSB
3	dimanche	9h	3,703 MHz	F4LKC	SSB
4	mercredi	19 h	3,705 MHz	F6FRA	SSB
5	dimanche	9 h 30	3,715 MHz	F3MJ	SSB
6	dimanche	9h	3,750 MHz
9	dimanche	8 h 30	3,707 MHz	F5PDQ, F5BYL	SSB
10	lundi au samedi		3,752 MHz		SSB
	lundi au samedi		28,615 MHz		SSB
	dimanche	9 h 30	3,752 MHz		SSB
12	dimanche	9 h 45	3,606 MHz
	T les jours	8 h	3,603 MHz
	T les jours sauf dimanche	11 h 30	3,606 MHz		SSB
13	T les jours	8 h	3,707 MHz	F6GMO	SSB
	samedi	9 h 30	28,305 MHz	F9OJ	SSB
16	dimanche	10h	3,614 MHz	F6ANA	SSB
17	dimanche	9 h	3,603 MHz	F6FED	SSB
18	mercredi	21 h	3.718 MHz
21	dimanche	10 h	3,696 MHz		SSB
23	dimanche	9 h	3,723 MHz	F2QJ	SSB
24	dimanche	10 h	3,754 MHz	F8AOW	SSB
26	dimanche	9 h	3,626 MHz		SSB
27	dimanche	10 h30	3,750 MHz	F3YP	SSB
29	vendredi	21 h	3,629 MHz	F6CNM	SSB
31	dimanche	9 h 30	3,621 MHz	F6HLE	SSB
31	samedi	10 h	28,802 MHz	F6ITD/F6HIQ	SSB
34	vendredi	18 h	3.734 MHz	F5AYZ	SSB
36	mercredi	9 h 30	3,636 MHz		SSB
	mercredi	9 h	3,536 MHZ		CW
38	dimanche	9 h	3,760 MHz	F2AY	SSB
44	dr vendredi/mois	19 h	3,650 MHz		SSB
	dimanche	9 h 30	3,544 MHz		CW
	dimanche	10 h	3,644 MHz		SSB
46	dimanche	9 h	3,646 MHz	F8RC	SSB
47	dimanche	9 h	3,650 MHz		SSB
48	mercredi	18 h	3,620 MHz		SSB
49	dimanche	9 h 30	3,673 MHz		SSB
	dr vendredi/mois	19 h	3,650 MHz		SSB
50	dimanche	10 h 30	3,6465 MHz	F9CH	SSB
53	dr vendredi/mois	19 h	3,650 MHz		SSB
56	samedi	11 h	3,680 MHz	F6CMD	SSB
59	mardi, vendredi	9 h 30	3,640 MHz		SSB
59	mercredi	7 h	3,640 MHz	F6BDM	SSB
59	mercredi	8 h	3,675 MHZ	F6BDM	SSB
60	dimanche	9 h 30	3,640 MHz	F5MOW	SSB
62	dimanche	9 h 30	3,728 MHz	F6FXB	SSB
63	pas de QSO
64	dimanche	9h	3,624 MHz		SSB
65	dimanche	11 h	3,765 MHz		SSB
66	Jeudi	22 h 30	1.835 MHz	F5IF	CW
66	dimanche	8 h 15	3,766 MHz (1) 3.566 MHz (2)	F5NIH	CW
66	dimanche	9 h 00	3.766 MHz	F5NIH	/SSB
66	Dimanche	19 h 00	3.742 MHz	F5IF	SSB
67	dimanche	9 h 30	3,618 MHz	F6BBK	SSB
67	dimanche	10 h30	28,900 MHz	F5PWH/F6GID	SSB
72	dr vendredi/mois	19 h	3,650 MHz		SSB
73	dimanche	9 h	3,660 MHz	F6CZQ	SSB
80	dimanche	8 h 30	3,624 MHz	F8WA
81	dimanche	9 h 15	3,7275MHz	F6EEZ	SSB
85	dr vendredi/mois	19 h	3,650 MHz		SSB
85	dimanche	9 h	3,685 MHz	F5MTO	SSB
86	dimanche	10 h	3,686 MHz	F6HRL	SSB
95	dimanche	9 h 30	28,950 MHz		SSB
VHF
Département	Jour	Heure locale	Fréquence	Animateur	Mode
1	dimanche	10 h	145,6375 MHz	F5HCH	FM
3	dimanche	11h	145,200/431 MHz	F4EFL	FM
10	dimanche	11 h	145,6125 MHz	F5KOB	FM
12	dimanche	8 h 45	145,7125 MHz
	T les jours	7h	145,7125 MHz		FM
13	jeudi	19 h	145,775 MHz	F6GMO	FM
16	lundi	18 h 30	145,625 MHz	F6IHA/F6BYJ	FM
28	1er dimanche/mois	10 h	145,7125 MHz
29	dimanche	11 h	145,625 MHz		FM
31	mercredi	21 h	145,7875 MHz	F4DQC/F1PVR
32	dimanche	11 h	145,625 MHz	ED32	FM
34	mardi	18 h 50	145,6875 MHz	F5OFS	FM
	vendredi	18 h 30	145,6875 MHz	F0EZY	FM
	Tous les jours	18 h 30	145,525 MHz	F4CZH	FM
35	mardi	21 h	144,050 MHz		CW
	jeudi	18 h 30	144,335 MHz		SSB
	T les jours	9 h 30	144,370 MHz	F1AWQ	SSB
	T les jours	18 h 45	145,575 MHz	F1AWQ	FM
36	T les jours	19 h	144,070 MHz		CW
36	dimanche	11 h	145,6375 MHz		FM
38	dimanche	10 h	144,300 MHz	F2AY,,,,	SSB
39	vendredi	19 h	R7/145,750 MHz	F1PUZ	FM
44	dimanche	11 h	145,750 MHz		FM
	mercredi	21 h	145,350 MHz	F6KBG	FM
47	lundi au vendredi	8 h-9 h	145,600 MHz		FM
47	jeudi	20 h 45	145,600 MHz		FM
49	Tous les jours	18 h 45	144,500 MHz	F6KSO	FM
50	dimanche	10 h	144,575 MHz	F1FSU	FM
51	dimanche	9 h 30	145,6375 MHz	F5UDW	FM
52	jeudi	21 h00	145,700 MHz	F2TH	FM
56	dimanche	11h	144,525 MHz	F6KTH/F6DZD	SSB
57	vendredi	19 h	145,675 MHz	F1PHB	FM
58	dimanche	10 h 30	145,250 MHz		FM
	dimanche	10 h 30	431,250 MHz		FM
59	lundi, vendredi	21 h	145,2125 MHz		FM
	mercredi	21 h	50,310 MHz		SSB
	lundi, vendredi	21 h	430,075MHz		SSB
60	dimanche	10 h 15	144,375 MHz	F1APT	SSB
	mercredi	21 h	145,750 MHz	RC	FM
	T les soirs	18 h20	144,375 MHz	F1APT	SSB
	T les soirs	18 h 30	145,575 MHz	F8NP	FM
62	vendredi	21 h 00	145,6875 MHz	F0FLE	FM
64	dimanche	10 h	145,700 MHz		FM
65	samedi	14 h	144,220 MHz		SSB
66	mercredi	19 h	145,6375 MHz	F5IF	FM
	dimanche	10 h	145,6625 MHz	F8BSY	FM
	mercredi	22 h	144,250 MHZ	F5IF	CW
67	vendredi	20 h	145,400 MHz	F5BU	FM
68	lundi semaine paire	19 h	145,625 MHz		FM
70	vendredi	19 h	145,750 MHz	F1PUZ	FM
72	dimanche	11 h 30	145,525 MHz	F6BRW	FM
77	dimanche	10 h	145,650 MHz	F6BIV,F5GVA,F2AI	FM
80	dimanche	10 h 30	145,750 MHz	F5UBN, F5PCL	FM
81	dimanche	10 h	145,750 MHz	F5AGQ	FM
82	dimanche	10 h 30	145,775 MHz	F0ETY	FM
83	vendredi	18 h 30	145,725 MHz	F5PVX	FM
83	T les jours	6 h 45	145,725 MHz	F5PVX	FM
91	vendredi (sauf le 3iéme du mois)	21 h	145,525 MHz		FM
92	dimanche	9 h 30	145,550 MHz	F8FJH	FM
94	pas de QSO
95	jeudi	21 h	145,450 MHz	F5OGM	FM
